Mae arddangosfa lcd 16 * 2 gydag i2c yn fodiwl arddangos crisial hylif cyffredin sy'n gallu arddangos 2 linell gyda hyd at 16 nod fesul llinell. Defnyddir y math hwn o arddangosfa yn eang mewn systemau gwreiddio, prosiectau Arduino, a chymwysiadau microreolyddion eraill. Gall defnyddio'r rhyngwyneb I2C (Cylchdaith Rhyng-Integredig, bws cyfresol) symleiddio'r cysylltiad a'r rheolaeth yn fawr, gan ganiatáu i ddyfeisiau lluosog gyfathrebu dros yr un llinell ddata.
Cyflwyniad 1.product
Nodwedd 2.Product
Manteision
Mae rhyngwyneb sgrin matrics dot 1602 I2C yn ddull cysylltu dewisol i wneud y sgrin yn fwy cydnaws ar gyfer datblygu cynnyrch ac arbed y defnydd o binnau. Wrth ddefnyddio'r rhyngwyneb cyfochrog traddodiadol, mae angen nifer fawr o binnau, tra bod I2C yn defnyddio dwy wifren yn unig. Trwy'r bws I2C, gallwch gysylltu dyfeisiau lluosog ar yr un bws. Gan ddefnyddio'r gyrrwr I2C, mae'r cod i reoli'r LCD yn fwy cryno, a thrwy hynny wella effeithlonrwydd datblygu.
Mae'r arddangosfa LCD 16x2 gyda'r rhyngwyneb I2C yn darparu datrysiad cyfleus, hyblyg a hawdd ei ehangu. P'un a yw'n cael ei ddefnyddio ar gyfer dysgu, arbrofion neu gymwysiadau ymarferol, mae'n gydran ymarferol iawn. Fel arfer mae'n gysylltiedig fel a ganlyn:
LCD VCC → I2C VCC (5V fel arfer)
LCD GND → I2C GND
LCD SDA → I2C SDA (llinell ddata)
LCD SCL → I2C SCL (llinell cloc)
Mae'r cyfuniad o arddangosfa LCD 16x2 a rhyngwyneb I2C yn darparu manteision unigryw ar gyfer prosiectau amrywiol a chymwysiadau ymarferol, yn enwedig mewn senarios lle mae angen arddangos gwybodaeth destun. Mae ei gyffredinolrwydd a rhwyddineb defnydd yn ei wneud yn un o'r cydrannau dewisol ar gyfer prosiectau electronig. Mae ein cwsmeriaid fel arfer yn defnyddio sgriniau arddangos 1602 LCD yn helaeth mewn peiriannau sgriwiau trydan a rheolwyr golau llwyfan. Yn ogystal, gellir ei ddefnyddio hefyd mewn llawer o gynhyrchion arddangos digidol gyda chynnwys arddangos bach ac ardal arddangos. Er enghraifft,
1. Offeryniaeth: Mewn offer labordy ac offerynnau prawf, gellir defnyddio LCD i arddangos paramedrau arbrofol, canlyniadau profion neu wybodaeth rhybuddio.
2. System reoli ddiwydiannol: Mewn systemau rheoli diwydiannol, defnyddir 16x2 LCD i arddangos gwybodaeth statws, rhybuddion bai, ac ati o beiriannau ac offer, fel y gall gweithredwyr ymateb mewn pryd.
3. Arddangosfa dangosfwrdd: Mewn cerbydau neu feiciau modur, gellir defnyddio LCD i arddangos gwybodaeth bwysig megis cyflymder, cyfaint tanwydd, tymheredd injan, ac ati.
4. Teganau a gemau: Mewn rhai teganau neu gemau electronig, gall defnyddio arddangosfeydd LCD wella profiad y defnyddiwr a denu defnyddwyr trwy arddangos sgoriau, gwybodaeth lefel, ac ati.
Paramedr 5.product (manyleb)
|

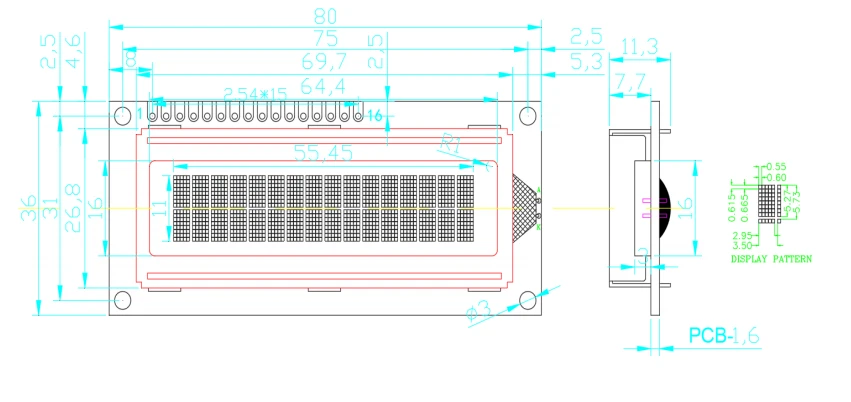

Maint y Modiwl: 80X36X11.3 |
LCD AA: 64.4X16 |
| Maint LCD: 1.44 modfedd | Cydraniad: 16x2 picsel |
| Gyrrwr IC: SPLC780D |
Math gyrrwr golau ôl: Power/3.3V/5V/HITE |
| Rhyngwyneb: 4W/4 SPI | Golau cefn: LED gwyn |
|
PIN |
SYMBOL |
|
|
1 |
VSS | |
|
2 |
VDD |
|
|
3 |
V0 |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 | |
|
9 |
DB2 | |
|
10 |
DB3 | |
|
11 |
DB4 | |
|
12 |
DB5 | |
|
13 |
DB6 | |
|
14 |
DB7 |
|
|
15 |
A |
